Ventilatori ed estrattori d'aria industriali Ecofan®

Il ricambio dell’aria negli ambienti industriali è indispensabile per la salute e il benessere dei lavoratori. Gli estrattori d’aria Ecofan® di Aircon sono la soluzione ideale per espellere aria viziata, vapori, odori ed eccesso di calore, garantendo un ambiente di lavoro sano e produttivo.

Gli estrattori da parete sono più silenziosi di quelli a soffitto: muovono pale grandi a basso numero di giri, in lamiera zincata con pale in acciaio inox, serranda e rete di protezione. Ideali per officine meccaniche, lavanderie, allevamenti, stalle e serre.

Ventilatore estrattore industriale a pale visto di fronte

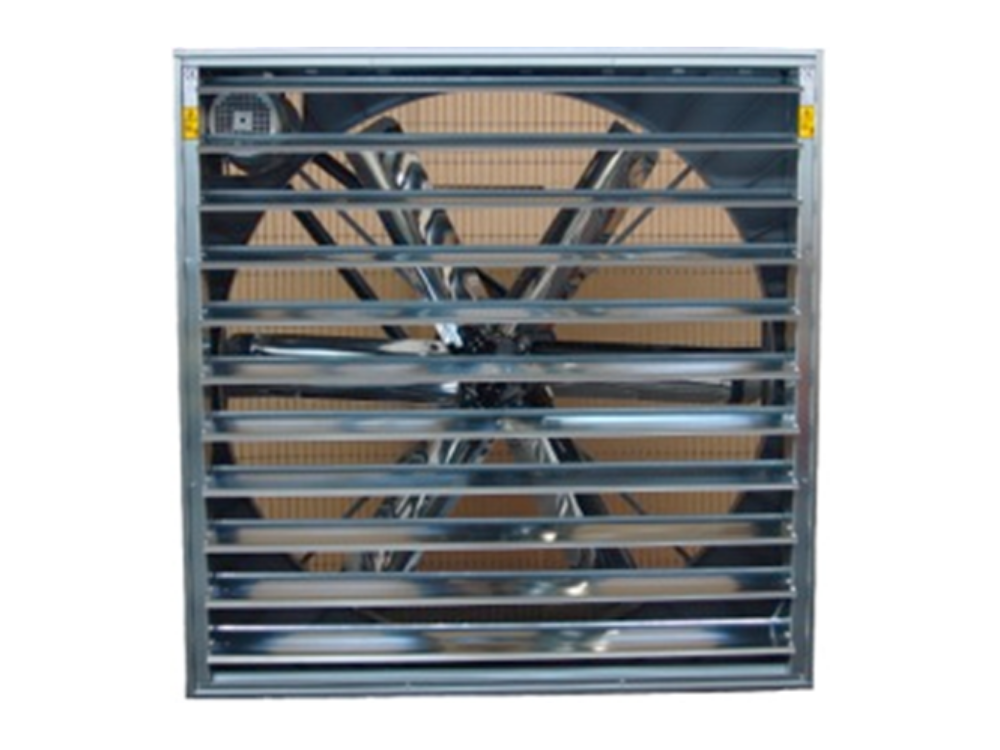

Estrattore d'aria industriale a parete con serranda a lamelle e telaio zincato

I vantaggi degli estrattori Ecofan®

  • Aria pulita e salubre: eliminano vapori tossici, polveri, solventi e odori, riducendo il rischio di malattie professionali.
  • Temperatura controllata: espellono il calore prodotto da macchinari e lavorazioni, evitando temperature insostenibili.
  • Silenziosità: pale grandi a basso numero di giri per il massimo comfort acustico.
  • Risparmio energetico: basso consumo elettrico e ottimo rapporto costi/benefici.
  • Versatili: adatti a capannoni, officine, lavanderie, allevamenti, serre e spazi commerciali.

Come funzionano gli estrattori d'aria

La ventilazione non è il semplice ricircolo dell’aria esistente, ma un processo di immissione forzata di aria fresca in quantità sufficiente a garantire il ricambio totale dell’ambiente. Gli estrattori vanno posizionati dalla parte opposta all’ingresso dell’aria fresca, così da espellere tutta l’aria viziata in modo efficiente.
Se abbinati ai raffrescatori evaporativi Ecofresh®, gli estrattori potenziano ulteriormente l’effetto di raffrescamento, garantendo un ricambio pari a 10-12 volte il volume totale dell’ambiente da raffrescare.

Come scegliere il modello giusto

Il parametro fondamentale per scegliere l’estrattore più adatto è il volume dell’ambiente, calcolato con questa formula:
Larghezza × Lunghezza × Altezza = Volume (m³)

Moltiplicando il volume per il numero di ricambi orari necessari si ottiene la portata d’aria in m³/h. Il numero di ricambi varia in base al tipo di attività:

  • Da 5 a 15 ricambi/ora a seconda di ciò che si deve espellere (odori, vapori, eccesso di calore ecc.)
  • È consigliabile aumentare la portata del 10-15% per avere una copertura totale senza margine di errore

Estrattori d'aria calda per capannoni: estrazione passiva e attiva

In un capannone l’aria calda tende naturalmente a salire verso l’alto. Nei sistemi di estrazione passiva questa differenza di pressione spinge l’aria calda verso l’esterno attraverso estrattori da tetto o aperture alte sulle pareti. Nei sistemi di estrazione attiva, come gli estrattori Ecofan®, sono i ventilatori ad accelerare il movimento dell’aria: il controllo del ricambio è più diretto e rapido.

Gli estrattori d’aria calda industriali vanno collocati nei punti critici, dove l’accumulo di calore e di sostanze nocive prodotti da macchinari e lavorazioni è più elevato.

Estrattori a parete o da tetto?

  • A parete: si installano direttamente sui muri dell’edificio e possono essere posizionati vicino ai punti in cui calore e inquinanti si accumulano di più. È la configurazione dei modelli Ecofan®: pale grandi a basso numero di giri, quindi maggiore silenziosità rispetto agli estrattori a soffitto.
  • Da tetto: non occupano spazio interno e sfruttano la tendenza dell’aria calda a salire. Esistono modelli con ventilatore integrato e versioni in materiali resistenti agli agenti corrosivi e atmosferici.

Dove installare gli estrattori d'aria

Oltre a collocarli sul lato opposto all’ingresso dell’aria fresca, al momento dell’installazione bisogna verificare che gli estrattori non siano:

  • posizionati in punti in cui si possono creare turbolenze;
  • collocati sopra porte o finestre.

Un posizionamento sbagliato compromette il risultato della ventilazione anche con un estrattore della portata corretta.

Come riconoscere un estrattore d'aria potente ed efficace

Un estrattore potente non è soltanto quello con il motore più grande. Per un ambiente industriale conta che:

  • la portata (m³/h) sia proporzionata al volume da trattare e ai ricambi orari richiesti: nella gamma Ecofan® va da 13.000 m³/h (EF 370) a 65.000 m³/h (EF 1.500);
  • il flusso d’aria sia omogeneo su tutta l’area di lavoro, senza zone di ristagno: negli ambienti molto grandi si installano più unità;
  • la rumorosità resti contenuta durante il funzionamento continuo;
  • i materiali reggano l’uso intensivo e la manutenzione sia semplice;
  • l’estrattore lavori bene insieme agli altri impianti presenti, come il raffrescamento evaporativo o il riscaldamento.

Estrattore d'aria e raffrescatore evaporativo: le differenze

Sono due sistemi diversi che spesso lavorano insieme. L’estrattore d’aria rinfresca per estrazione: espelle l’aria calda e viziata, e la corrente che si crea richiama aria nuova dall’esterno. Il raffrescatore evaporativo invece immette nell’ambiente aria già raffrescata: un ventilatore la spinge attraverso un pannello evaporante in cellulosa mantenuto bagnato, dove l’aria cede calore all’acqua e si raffredda.

L’estrattore funziona anche da solo per il ricambio d’aria. Quando serve abbassare la temperatura conviene abbinarlo a un impianto di raffrescamento industriale evaporativo: l’estrattore espelle l’aria calda e favorisce il lavoro dei raffrescatori anche dove mancano aperture sufficienti per far uscire l’aria.

Gamma Ecofan® — Caratteristiche tecniche

Modello

EF 370

EF 550

EF 750

EF 1.100

EF 1.500

Portata aria (m3/h)

13.000

17.000

24.000

37.000

65.000

Dimensioni (mm)

800×800

x400

960×960

x400

1.150×1.150

x400

1.380×1.380

x400

1.930×1.930

x450

Potenza (W)

370

550

750

1.100

1.500

Motore (Hp)

0,5

0,75

1

1,5

2

Tensione (V)

230/400

230/400

230/400

230/400

230/400

Frequenza (Hz)

50

50

50

50

50

Peso (kg)

35

45

50

70

100

Icona di matita e righello per la progettazione

Progettazione

Icona di mano con chiave inglese per l'installazione

Installazione

Icona di lista di controllo per il collaudo

Collaudo

Icona di operatore con cuffie per l'assistenza

Assistenza

Ogni prodotto dell’azienda Aircon è un prodotto sicuro, realizzato dando il giusto valore all’impatto ambientale derivante dalla sua messa in opera, tenendo sempre ben presente il benessere del pianeta e l’alta efficienza energetica.

Domande frequenti sul raffrescamento industriale evaporativo

I modelli Ecofan® sono progettati principalmente per l’installazione a parete o a finestra. Questa configurazione è preferibile perché le pale grandi girano a basso numero di giri, garantendo maggiore silenziosità e efficienza rispetto agli estrattori da soffitto.

Sì, gli estrattori Ecofan® funzionano perfettamente in autonomia per garantire il ricambio d’aria e l’espulsione di vapori, odori e calore. L’abbinamento con i raffrescatori evaporativi Ecofresh® è consigliato quando si vuole anche abbassare la temperatura dell’ambiente.

La manutenzione è minima: è sufficiente una pulizia periodica delle pale e della rete di protezione per garantire il corretto funzionamento nel tempo. Non sono necessari interventi tecnici frequenti.

L’elicoidale, come i modelli Ecofan®, è ideale per installazioni a parete o finestra e garantisce alta portata d’aria con basso consumo energetico. Il centrifugo è più adatto quando sono presenti canalizzazioni o è necessaria una pressione statica elevata.

Sì, grazie alla struttura in lamiera zincata con pale in acciaio inox, gli estrattori Ecofan® resistono all’umidità e sono perfettamente adatti a lavanderie, allevamenti, stalle e serre.

Sì, per ambienti molto grandi è possibile e consigliabile installare più unità. In questo caso la portata totale è data dalla somma delle portate dei singoli estrattori. I tecnici Aircon dimensionano l’impianto in base al volume e al tipo di attività svolta.
